Усовершенствования AutoSnap и AutoTrack
Пользователи AutoCAD должны были по достоинству оценить появление в 14-й версии функции AutoSnap, позволяющей упростить все операции, связанные с объектной привязкой. В новой версии системы данная функция получила дальнейшее развитие благодаря новым режимам привязки, функциональности и добавлению новой функции отслеживания AutoTrack.
Функция AutoTrack предназначена для черчения объектов под специфическими углами или так, чтобы они были по-особому расположены относительно других объектов. Когда включен режим автоматического отслеживания AutoTrack, можно генерировать временные вспомогательные линии на основании любого числа точек и параметров объектной привязки, что обеспечивает создание объектов в точных положениях и под точными углами. AutoTrack включает две опции отслеживания: полярное отслеживание и отслеживание объектной привязки. Визуальный показ временных вспомогательных линий и производных графических точек значительно экономит время редактирования, так как отпадает необходимость производить реальные геометрические построения вспомогательных линий. В новые функции отслеживания AutoTrack и Polar также включены режимы AutoSnap, Ortho и фильтры точек XY, еще больше сокращающие время создания чертежа. Некоторые из дополнительных усовершенствований AutoSnap включают:
• новые режимы объектной привязки — Extension (Продление) и Parallel (Параллельность);
• обновленную статусную строку, позволяющую переключаться между полярной функцией Polar и режимом выравнивания Align, включая или отключая их;
• доступ к настройкам привязок щелчком правой кнопки мыши при нахождении курсора в статусной строке на кнопках настройки привязок;
• возможность отслеживать движения курсора по дискретным равным и заданным пользователем углам;
• возможность отслеживания вдоль заданного направления по производным точкам;
• возможность задавать точки перемещения под любым углом в режиме отслеживания Tracking в добавление к прямому вводу и указанию;
• функции временного отслеживания;
• интерфейс программирования API, позволяющий разработчикам создавать свои модификации объектной привязки.
Использование привязки Parallel
Как уже говорилось выше, в новой версии системы появились новые режимы объектной привязки. Рассмотрим работу привязки Parallel на примере построения двух параллельных линий.
1. Щелкнув правой кнопкой мыши на кнопке OSNAP (она находится в статусной строке), выберите в появившемся меню строку Settings. Откроется диалоговое окно Drafting Settings, в котором нужно установить маркеры перед режимами Extension и Parallel (рис. 2.20).
Рис. 2.20. Диалоговое окно Drafting Settings, закладка Object Snap
2. Нажмите кнопку Options и установите в окне AutoTrack Settings маркер перед Display AutoTrack tooltip (это даст подсказку: какая привязка активна в данный момент при работе, при указании на
объект). Теперь, когда мы включили все необходимые режимы, приступим непосредственно к рисованию.
3 Нарисуйте одну линию.
4 Укажите начальную точку второй линии (параллельной первой), затем подведите курсор к ранее нарисованной линии и удерживайте его некоторое время (нажимать ничего не надо!). Появится маленький красный крестик, подсказка Parallel и пиктограммка параллельности линий.
5. Укажите вторую точку линии, указывая направление, близкое к параллельному от первой линии. Как только появится вспомогательная точечная линия и пиктограммка параллельности (на первой линии), можно отслеживать длину рисуемого отрезка или указать длину с клавиатуры.
На заметку
Для нахождения пересечения параллельной линии и какого-либо объекта можно использовать Parallel с привязкой Intersection или Apparent Intersection.
Использование полярной привязки
На примере построения многоугольника рассмотрим, как работает полярная функция Polar.
1. Прежде чем приступить к черчению многоугольника, проверьте, чтобы в поле AutoTrack Setting были выбраны все три опции и в статусной строке нажаты кнопки POLAR, OSNAP, OTRACK.
2. Откройте новый чертеж (New — Start from Scratch, в окне Default Setting необходимо выбрать метрические настройки Metric).
3. Щелкнув правой клавишей мыши на кнопке Polar в статусной строке и выбрав Settings, вызовите диалоговое окно настройки привязок Drafting Settings.
Выберите в окне Increment angle 30 градусов (рис. 2.21).
Приступим непосредственно к черчению. Прежде всего нужно нарисовать линию.
5. Указав первую точку отрезка, переместите курсор в направлении примерно 60 градусов. Появится точечная вспомогательная линия и подсказка.
Рис. 2.21. Диалоговое окно Drafting Settings, закладка Polar Tracking
6. Наберите в командной строке 100, удерживая фиксированное выбранное направление 60 градусов. Нажмите пробел, зафиксировав выбор.
7. Переместите указатель вправо, введя длину отрезка 100.
8. Не прерывая рисования линии, вызовите Drafting Settings и установите привязку Midpoint.
9. Укажите на первую нарисованную наклонную линию до появления подсказки Midpoint, а также символа треугольника в центре отрезка и вспомогательной точечной горизонтали.
10. Протяните курсор вправо вдоль точечной горизонтали до появления пересечения с вертикальной точечной линией. Щелкнув левой кнопкой мыши, зафиксируйте точку.
11. Продолжите линию параллельно самой первой линии, привязавшись к конечной (самой первой) точке и удерживая появившуюся вспомогательную горизонталь (подсказка EndPoint<0: Ро1аr<240).
12. Зафиксируйте результат (щелчок левой клавишей мыши).
13. Щелкните правой клавишей мыши и в появившемся контекстном меню строку Close — замкнуть контур. На рис. 2.22 показан полученный многоугольник; аналогичный результат приведен на CD-ROM в файле “Polar.dwg”.
Рис. 2.22.
Многоугольник, полученный с
использованием полярной привязки
Проставление размеров с использованием привязок EndPoint, Extension, Parallel
1. Откройте чертеж Otrack (смотрите файл на CD-ROM — “Otrack.dwg”).
2 Отключите режимы Ortho и Polar (кнопки в статусной строке).
3 В диалоговом окне Drafting Settings установите следующие режимы привязки: EndPoint, Extension, Parallel.
4 Проверьте, включена ли объектная привязка Object Snap Tracking (клавиша F11 или щелчок правой кнопкой мыши на кнопке OTRACK в статусной строке).
5. Из системного меню выберите DIMENSION => Linear.
6. Установите курсор на наклонной линии несколько выше круглой фаски и удерживайте его до тех пор, пока не появится подсказка Endpoint и маленький маркер-крестик в точке пересечения дуги и наклонной линии.
7. Протяните курсор вдоль наклонной линии, придерживаясь появившейся точечной линии, продолжая нарисованную наклонную линию.
8. Повторите аналогичные операции с горизонтальной линией (не забудьте дождаться появления маркера-крестика и не нажимайте никаких кнопок мыши).
9. Получив пересечение точечных линий (наклонной и горизонтальной), нажмите левую кнопку мыши — это первая точка размера (рис. 2.23).
- Укажите на правую конечную точку нижней горизонтальной линии — это вторая точка горизонтального размера.
Рис. 2.23. После получения данной подсказки мы получили первую точку
Рис. 2.24 Проставленные размеры с использованием привязок EndPoint, Extension и Parallel
11. Далее укажите месторасположение размерного текста. Результат показан на рис. 2 24.
Объектная привязка, Trackins (протягивание) и DesisnCenter
В этом упражнении мы создадим резьбовое отверстие, используя объектную привязку и DesignCenter.
1. Откройте чертеж ObjecTracking (смотрите файл на CD-ROM— “ Objec Tracking. dwg”).
2. Прежде чем приступить к черчению, необходимо настроить рабочую среду.
3. В статусной строке включите OTRACK. Установите следующие режимы объектной привязки: Endpoint, Center, Tracking.
4. Вызовите диалоговое окно Drafting Settings (закладка Polar Tracking) и установите в окне Increment Angle угол 45 градусов. Следите, чтобы протягивание велось по установленным полярным углам (галочка должна быть напротив поля Track using all polar angle settings).
5. Теперь с помощью ADC необходимо найти единичный блок Ml.dwg, для поиска которого можно воспользоваться диалоговым окном Find. В выпадающим списке Look for выберите Blocks. В окне Search for the name введите ml*, а для уменьшения времени поиска в окне In с помощью кнопки Browse укажите директорию, в которой расположены файлы-примеры
6. Когда система найдет единичный блок Ml.dwg, установите курсор на имя наиденного файла и по нажатии правой кнопки мыши в появившемся меню выберите Load in to palette.
Теперь, когда мы нашли искомый блок, необходимо вставить его в чертеж. Двойным щелчком мыши по имени единичного блока (Ml) вызовите окно вставки блока. Установите галочки в полях:
Insertion point. Scale, Rotate и укажите ОК.
8. В Standard Toolbar с помощью пиктограммы выберите режим привязки Temporary Tracking Point (Отслеживание).
9 Укажите на пересечение осевых линий левой нижней гайки. Должна появиться вспомогательная линия и знак привязки.
Ю Укажите на левое верхнее пересечение осевых линий
11. При прохождении курсором по второй точечной вспомогательной линии вправо вниз в пересечении двух вспомогательных линий — щелчок левой кнопкой мыши (рис. 2 25). В точке пересечения появится небольшой крестик.

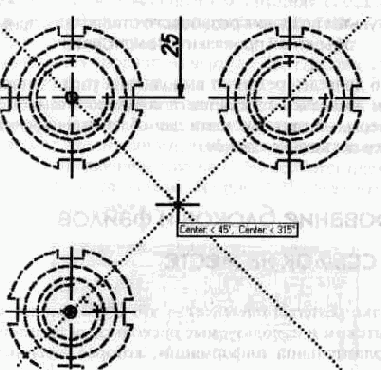

Рис. 2.25 Найденная точка пересечения и подсказка
12. Протяните курсор вниз по появившейся вертикальной точечной вспомогательной линии.
13. В командной строке введите 15. Точка вставки найдена. 14. В командной строке укажите масштаб 1:5 и дважды нажмите пробел.
15. Выберите угол поворота (45 или 0 градусов).

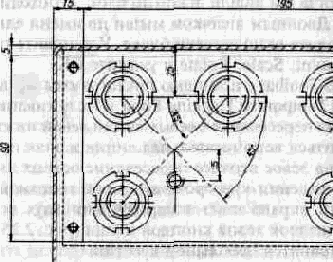

Рис. 2.26. Результат создания резьбового отверстия с применением объектной привязки и DesignCenter
На рис. 2.26 приведен результат выполнения упражнения Не удивляйтесь, что он несколько отличается от созданного вами на нем проставлены размеры, нанесенные нами для облегчения восприятия, так как этот пример достаточно сложен.
